PLL主要组成部分有哪些？PLL在电源管理中如何工作？

一、PLL的基本原理

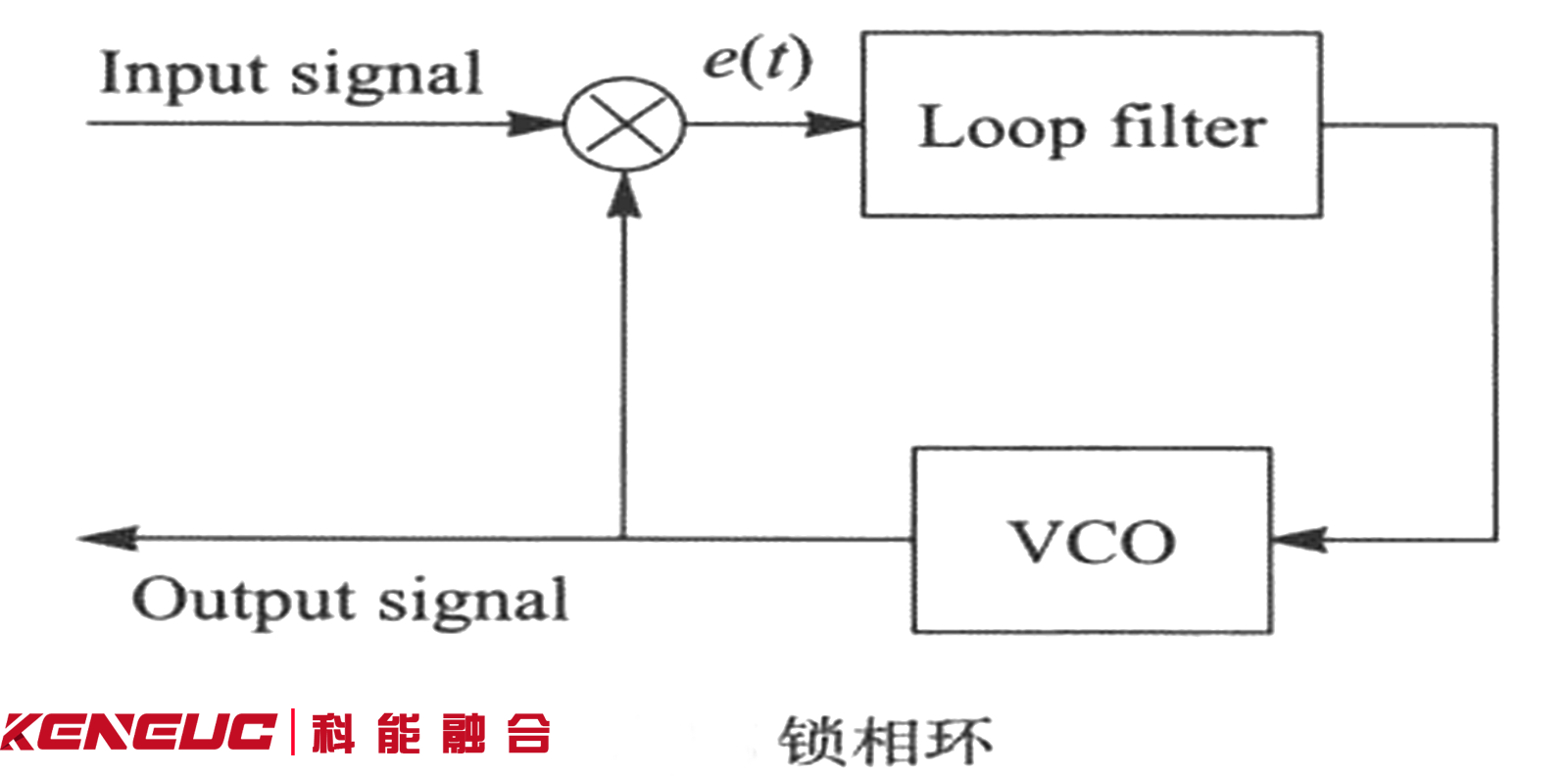

锁相环（PLL）是一种电子电路，它通过外部输入的参考信号控制环路内部振荡信号的频率和相位，实现输出信号频率对输入信号频率的自动跟踪。PLL通常由鉴相器（Phase Detector）、环路滤波器（Loop Filter）和压控振荡器（VCO, Voltage Controlled Oscillator）三部分组成。鉴相器的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压，对振荡器输出信号的频率实施控制。

1、PLL的应用

PLL（锁相环）在多个领域有着广泛的应用，具体如下：

• 时钟生成和分配：在数字系统中，PLL 用于产生和分配稳定的时钟信号，确保各个部件能够同步操作，保证系统的稳定运行。
• 频率合成：PLL 能够根据参考频率合成出各种不同的频率信号，为电子设备提供所需的特定频率，广泛应用于无线通信、雷达等需要多种频率的系统中。
• 信号恢复：在通信领域，PLL 可用于从接收到的复杂调制信号中恢复出原始基带信号，帮助提取有用信息，提高信号的质量和可靠性。
• 调制解调：PLL 在调制解调过程中起着关键作用，能够实现对信号的调制和解调功能，确保信号在传输过程中的准确性和有效性。
• 电源管理：PLL 可以产生稳定的时钟信号，通过优化时钟频率来控制电源的开关和调整，从而实现优化功耗和电源调整，提高电源的利用效率，延长设备的电池续航时间等。

2、PLL的设计要点

类型选择：

• 模拟 PLL：适合对相位噪声要求极高的应用。例如在一些高端的无线通信接收设备中，为了能够准确解调微弱信号，需要极低相位噪声的本地振荡信号，模拟 PLL 就能够较好地满足这一需求。
• 数字 PLL 和 ADPLL：适合对频率调节精度和温度稳定性有较高要求的场合。比如在高精度的时钟同步系统中，数字 PLL 可以通过精确的数字控制来实现高精度的频率调节，并且受温度影响较小，能够在不同的环境温度下保持稳定的性能。

数字 PLL 的特性考量：

• 优点：具有高精度、灵活性和稳定性。它可以通过数字算法实现对频率和相位的精确控制，能够方便地通过软件编程进行参数调整，以适应不同的应用场景和需求。同时，数字电路的特性使得它在稳定性方面表现较好，不易受到外界干扰的影响。
• 缺点：可能会引入额外的延迟和设计复杂性。由于数字处理过程需要一定的时间，因此会产生延迟，这在一些对实时性要求极高的应用中可能需要特别考虑。而且数字 PLL 的设计涉及到复杂的数字电路和算法，需要较高的设计技术和成本，增加了设计的难度和复杂性。

综上所述，PLL是一种关键的电子电路，它通过反馈机制实现信号的同步和频率控制，广泛应用于各种电子系统中。

二、PLL的主要组成部分有哪些

PLL（Phase Locked Loop，锁相环）是一种常用于电子设备中的频率控制系统，它主要由以下几个核心组件构成：

• 鉴相器（Phase Detector, PD）：鉴相器是PLL的核心部件之一，它负责比较输入信号和VCO输出信号的相位差异，并将这种差异转化为电压信号。这个电压信号随后被送入环路滤波器。
• 压控振荡器（Voltage Controlled Oscillator, VCO）：压控振荡器根据接收到的电压信号调整其输出频率。当鉴相器检测到相位差异时，它会产生一个电压信号，这个信号会影响VCO，使其频率接近输入信号的频率。
• 环路滤波器（Loop Filter, LF）：环路滤波器的作用是处理来自鉴相器的电压信号，滤除其中的高频成分和噪声，确保VCO能够平滑地调整频率，以减少频率跳动和提高系统的稳定性。
• 分频器（Divider）：在某些PLL设计中，分频器用于降低VCO的输出频率，以便与输入信号的频率相匹配。分频器通常位于VCO和鉴相器之间，或者在鉴相器和环路滤波器之间。

这些组件共同工作，使得PLL能够锁定输入信号的频率，并根据输入信号的变化动态调整输出频率，以保持两者之间的同步。PLL广泛应用于无线通信、时钟生成、频率合成等领域。

三、PLL在电源管理中具体是如何工作的

锁相环（PLL）是现代通信系统中的重要组件，它在电源管理中扮演着至关重要的角色。PLL的主要功能包括提供本振信号、时钟信号分配、降噪以及作为高采样速率模数或数模转换的时钟源。随着技术的进步，PLL的噪声性能不断提高，电源噪声对其性能的影响也日益显著，有时甚至成为限制因素。

在电源管理方面，PLL的工作涉及到多个关键环节：

• 压控振荡器（VCO）：VCO是PLL的核心部分，它将来自鉴相器的误差电压转换为输出频率。VCO的增益定义为KVCO，通常以MHz/V为单位。VCO的设计必须确保足够的频率覆盖范围，同时避免因变容二极管噪声被放大而导致输出相位噪声增加。

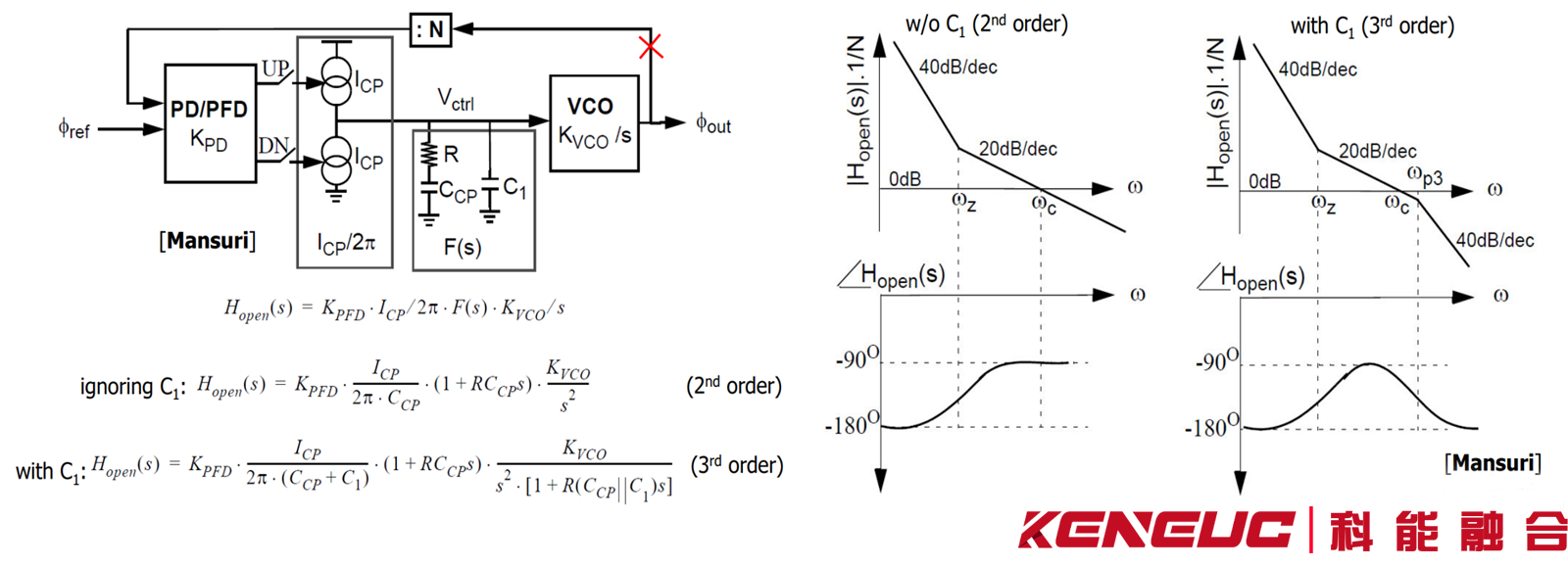

• 环路滤波器：环路滤波器用于平滑和积分电荷泵输出的电流脉冲，从而控制VCO的频率。滤波器的设计对于PLL的稳定性和精度至关重要。选择合适的环路滤波器类型和调整环路参数可以有效提高PLL的性能。
• 电荷泵：电荷泵将鉴相器误差电压转换为电流脉冲，并通过环路滤波器进行积分和平滑处理。电荷泵的设计需要考虑其工作电压范围，以确保在不同的电源条件下都能稳定工作。
• 电源管理：电源管理是确保PLL稳定工作的关键。电源噪声会影响VCO的性能，因此需要通过电源管理来减少噪声的影响。这包括使用低噪声的线性稳压器（LDO）、对LDO输出进行滤波以及选择具有低噪声特性的元件。
• 动态编程：一些现代PLL设计支持动态编程，允许通过软件对PLL的参数进行调整，以适应不同的工作条件和性能要求。这包括选择硬件引脚不支持的时钟比率、设置PLL的乘法器和分频器值等。

通过上述各个环节的协同工作，PLL能够在电源管理中实现高效、稳定的时钟信号生成，满足现代通信系统对高性能时钟源的需求。

四、为什么要区分模拟PLL与数字PLL

模拟PLL（Analog PLL）和数字PLL（Digital PLL）是两种不同的锁相环技术，它们在控制方式、精度、稳定性、成本和应用场景等方面有所区别。

控制方式

• 模拟PLL：通过模拟电路来控制频率和相位，通常包含鉴相器、低通滤波器、压控振荡器等组件。
• 数字PLL：通过数字信号处理技术来控制频率和相位，通常包括数字鉴相器、数字滤波器和数字控制的频率合成器。

精度

• 模拟PLL：精度相对较低，容易受到温度和电压变化的影响。
• 数字PLL：精度较高，不受温度和电压影响，且环路带宽和中心频率可以编程调整。

稳定性

• 模拟PLL：稳定性较差，尤其是在参考信号变化时，可能会导致输出频率的快速变化。
• 数字PLL：稳定性较好，能够更快地锁定新的参考频率，且在锁定后能维持稳定的输出频率。

成本和应用场景

• 模拟PLL：成本较低，适合于一些对精度和稳定性要求不是特别高的应用。
• 数字PLL：成本较高，但由于其高性能的特点，适用于对精度和稳定性要求较高的现代通信和数字系统。

综上所述，选择模拟PLL还是数字PLL取决于具体的应用需求和预算考虑。在一些高端应用中，如高速通信、精确频率合成等领域，数字PLL因其优越的性能而更为常见。而在一些成本敏感或对性能要求不是特别高的场合，模拟PLL仍然是一个经济实用的选择.
