Uu 接口协议层次如何构成？在不同系统中怎样发挥作用？

一、Uu接口概述

1、Uu接口的定义和功能

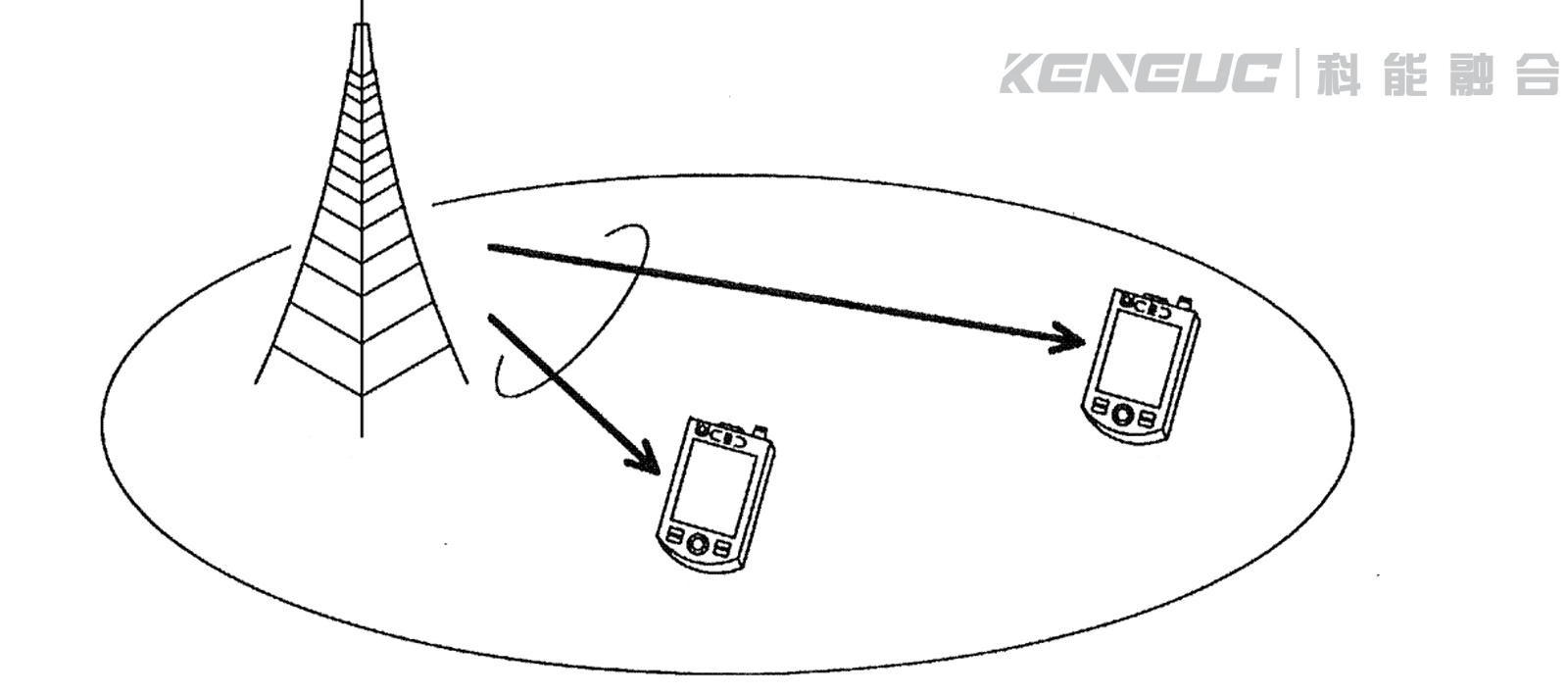

Uu接口是用户设备（UE）和基站（Node B或gNodeB）之间的无线接口，主要用于传输用户数据和控制信令。它是移动通信系统中最重要的接口之一，负责处理广播寻呼、RRC连接处理、切换和功率控制的判决执行、无线资源的管理和控制信息处理，以及基带和射频处理信息的处理。

2、Uu接口的物理层和协议层

Uu接口的协议层次主要分为以下三层：

在5G系统中，Uu接口的协议栈在数据链路层新增了SDAP（Service Data Adaptation Protocol，服务数据适配协议）层，用来实现Uu接口用户面功能，用于为每个报文打上流标识（QFI，QoS Flow ID），根据QoS要求在QoS流与DRB（Data Radio Bearer，数据无线承载）之间进行相互映射。

3、Uu接口在移动通信中的应用

Uu接口在移动通信中的应用非常广泛，主要包括以下几个方面：

• 系统消息获取：UE通过系统消息获取E-UTRAN广播的AS和NAS系统信息。这个过程在RRC_IDLE和RRC_Connected状态下都可以发生。
• 寻呼：网络通过寻呼消息来通知UE有来电或数据到达。寻呼消息包含UE的标识信息，以便UE识别是否是针对自己的寻呼。
• RRC连接建立：UE通过RRC Connection Request消息向基站请求建立RRC连接。
• 5G中的应用：
  • 增强的频谱利用率：5G Uu接口通过采用大规模MIMO（多输入多输出）技术，极大提升了频谱效率。通过在基站端部署多个天线单元，能够同时服务于多个用户，显著增加了系统容量。此外，波束成形技术也被广泛应用，它能够集中能量向特定方向发送信号，从而减少干扰并提高传输速率。
  • 灵活的帧结构：为了适应不同场景下的需求，如eMBB（增强移动宽带）、URLLC（超可靠低延时通信）和mMTC（海量机器类通信），5G Uu接口引入了灵活的帧结构。这种设计允许根据业务类型动态调整子帧配置，如子载波间隔、符号长度等参数，以优化性能表现。
  • 高效的信令机制：5G Uu接口采用了更为高效和灵活的信令机制，减少了控制面和用户面之间不必要的交互次数。例如，在建立连接或切换过程中，通过减少握手步骤来缩短响应时间，这对于需要即时反应的应用场景尤为重要。
  • 安全性增强：5G Uu接口通过加密算法、身份验证机制及完整性保护措施等手段，确保了用户数据的安全传输。此外，还加入了对用户隐私更强的保护措施，比如通过匿名身份标识符来防止跟踪。
  • 支持多样化的服务需求：5G Uu接口的设计充分考虑到了未来多样化服务的需求。它不仅支持传统的人际通讯服务，还能满足物联网、自动驾驶汽车等多种新兴应用场景的要求。这种灵活性使得5G网络能够成为未来智能社会的基石。

二、Uu接口的主要流程

Uu接口是用户设备（UE）与基站（Node B或gNodeB）之间的无线接口，主要用于传输用户数据和控制信令。以下是Uu接口的主要流程：

• 系统消息获取
  • UE通过系统消息获取E-UTRAN广播的AS和NAS系统信息。这个过程在RRC_IDLE和RRC_Connected状态下都可以发生。
  • 涉及的信令消息有Master Information Block（包含dl - Bandwidth、phich - Config、systemFrameNumber等）、System Information Block Type1（包含CellAccessRelatedInfo、Plmn - IdentityList、TrackingAreaCode、CellIdentity等）、System Information Block Type2（定义了UE在重选、切换时所需的系统信息，包括系统内和异系统间的，如cdma2000）。
• 寻呼：网络通过寻呼消息来通知UE有来电或数据到达。寻呼消息包含UE的标识信息，以便UE识别是否是针对自己的寻呼。
• RRC连接建立：UE通过RRC Connection Request消息向基站请求建立RRC连接。
• 初始鉴权激活：这一步骤通常涉及到UE与网络之间的鉴权过程，以确保UE的合法性和网络的安全性。
• RRC连接重配置：基站可以通过RRC Connection Reconfiguration消息对UE的RRC连接进行重配置，例如在切换或其他无线资源管理操作时。
• RRC连接释放：当UE不再需要RRC连接时，基站可以通过RRC Connection Release消息释放该连接。
• 切换到E - UTRA：当UE需要切换到E - UTRA网络时，涉及到一系列的切换流程，包括测量报告、切换命令的发送和接收等。
• 从E - UTRA的移动性：UE在E - UTRA网络内移动时，需要进行相应的移动性管理，如小区重选、切换等。
• 从E - UTRA的切换：当UE从E - UTRA网络切换到其他网络（如WCDMA或GSM）时，需要执行相应的切换流程。
• 测量报告：UE会定期向基站发送测量报告，报告其周围小区的信号强度、质量等信息，以便基站进行无线资源管理和切换决策。
• DL信息发送：基站向UE发送下行链路（DL）的用户数据或控制信息。
• UL信息发送：UE向基站发送上行链路（UL）的用户数据或控制信息。
• UE能力通知：UE在初始接入或其他时候向基站通知其自身的能力信息，如支持的频段、调制方式等。

随着移动通信技术的发展，Uu接口也在不断演进。例如，在5G NR中，Uu接口仍然是终端UE与基站gNodeB之间的通信接口，但其协议栈和功能有所增强，以支持更高速率、更低延迟和更大连接密度的通信需求。

三、Uu接口在WCDMA系统中承担哪些具体功能

Uu接口是WCDMA系统中的一个关键接口，它连接用户设备（UE）和无线网络控制器（Node B）。Uu接口的主要功能包括：

• 广播寻呼以及RRC连接的处理：Uu接口负责处理系统广播信息的寻呼以及无线资源控制（RRC）连接的建立、维护和释放。
• 切换和功率控制的判决执行：Uu接口参与执行无线网络中的切换决策和功率控制，确保UE能够在不同的小区之间平滑切换，并保持适当的发射功率以优化能源消耗和减少干扰。
• 处理无线资源的管理和控制信息：Uu接口管理无线资源，包括频率分配、功率控制、无线资源的选择和调度等，以提高网络的效率和性能。
• 处理基带和射频处理信息：Uu接口涉及到无线信号的基带和射频处理，包括编码、调制和解调等过程，以确保信号的有效传输。
• Uu接口的协议栈分为三个层次：物理层、数据链路层和网络层。数据链路层进一步分为媒体接入控制（MAC）、无线链路控制（RLC）、分组数据聚合协议（PDCP）和广播/多播控制（BMC）。网络层包括无线资源控制（RRC）、移动性管理（MM）和连接管理（CM）.

四、Uu接口的协议层次有哪些组成部分

Uu接口是用户设备（UE）与UMTS Terrestrial Radio Access Network（UTRAN）之间的接口，它是UMTS系统的空中接口，也是最重要的接口。Uu接口的协议层次主要包括以下几个部分：

• 物理层（L1）：物理层主要负责为高层业务提供传输的无线物理通道，由NodeB实现。它涉及到调制编码、OFDM等技术，实现数据的最终处理，如编码、调制、MIMO、发射分集等。
• 数据链路层（L2)：数据链路层包括多个子层，主要包括MAC（Media Access Control）、RLC（Radio Link Control）、BMC（Broadcast/Multicast Control）和PDCP（Packet Data Convergence Protocol）。这些子层共同负责对不同的层三数据进行区分标示，为高层数据的传送提供必要的处理和有效的服务。其中，RLC层对高层数据进行大小适配，保证可靠传送；MAC层负责无线资源的分配调度，如基于QoS的调度、信道的映射和复用；PDCP层则负责加密/解密和完整性校验，以及用户的IP报文头部压缩。
• 网络层（L3)：网络层包括接入层中的RRC（Radio Resource Control）子层和非接入层的MM（Mobility Management，移动性管理）和CC（Call Control，呼叫控制）。RRC子层由RNC实现，主要负责无线管理功能，如切换、接入、NAS信令处理，相当于eNodeB的司令部，负责对UE的管理。MM和CC则负责移动性管理和呼叫控制，如注册、位置更新、呼叫建立等。

以上就是Uu接口的协议层次的主要组成部分，它们共同协作，确保了UE与UTRAN之间的高效、稳定的通信。

五、5G NR中Uu接口相比于WCDMA有哪些改进之处

5G NR（New Radio）的Uu接口相比于WCDMA（Wideband Code Division Multiple Access）的Uu接口，在多个方面进行了显著的改进和优化。以下是一些主要的改进点：

• 更高的数据速率：5G NR设计了更宽的频谱带宽和更高效的调制编码方案，使得其峰值数据速率远高于WCDMA。这意味着5G NR能够支持更高速率的数据传输，满足未来高清视频、虚拟现实等大数据量应用的需求。
• 更低的延迟：5G NR引入了新型的帧结构和调度算法，减少了传输延迟。这对于需要快速响应的应用，如自动驾驶、远程医疗等，是非常重要的。
• 更强的网络覆盖：5G NR支持多种频段，包括低频、中频和高频频段，这使得5G NR能够在城市、郊区和室内等多种环境中提供稳定的网络覆盖。
• 更好的频谱利用率：5G NR采用了先进的多址技术，如OFDM（Orthogonal Frequency Division Multiplexing）和NOMA（Non-Orthogonal Multiple Access），提高了频谱的利用效率。
• 更灵活的网络架构：5G NR支持网络切片和边缘计算等先进技术，使得网络能够根据不同的应用需求提供定制化的服务。
• 更强大的安全性能：5G NR加强了加密和认证机制，提高了网络的安全性。
• 更广泛的应用场景：5G NR不仅支持传统的移动宽带服务，还支持物联网、工业自动化等新兴应用场景。

综上所述，5G NR的Uu接口在数据速率、延迟、覆盖、频谱利用率、网络架构、安全性能和应用场景等方面都比WCDMA的Uu接口有显著的提升。这些改进使得5G NR能够更好地满足未来通信网络的需求，推动社会的数字化转型。
