PLC通信协议有哪些？如何保障PLC通信安全？

一、PLC通信的基本概念

PLC通信是指通过网络或总线实现不同PLC之间的数据交换和信息共享的过程。它的主要作用是实现各个PLC之间的协同工作，提高生产效率和系统可靠性。PLC通信的类型和协议包括点对点通信、多对多通信和集中式和分布式通信等，而通信协议则有Modbus、Profibus、Ethernet/IP等多种选择。

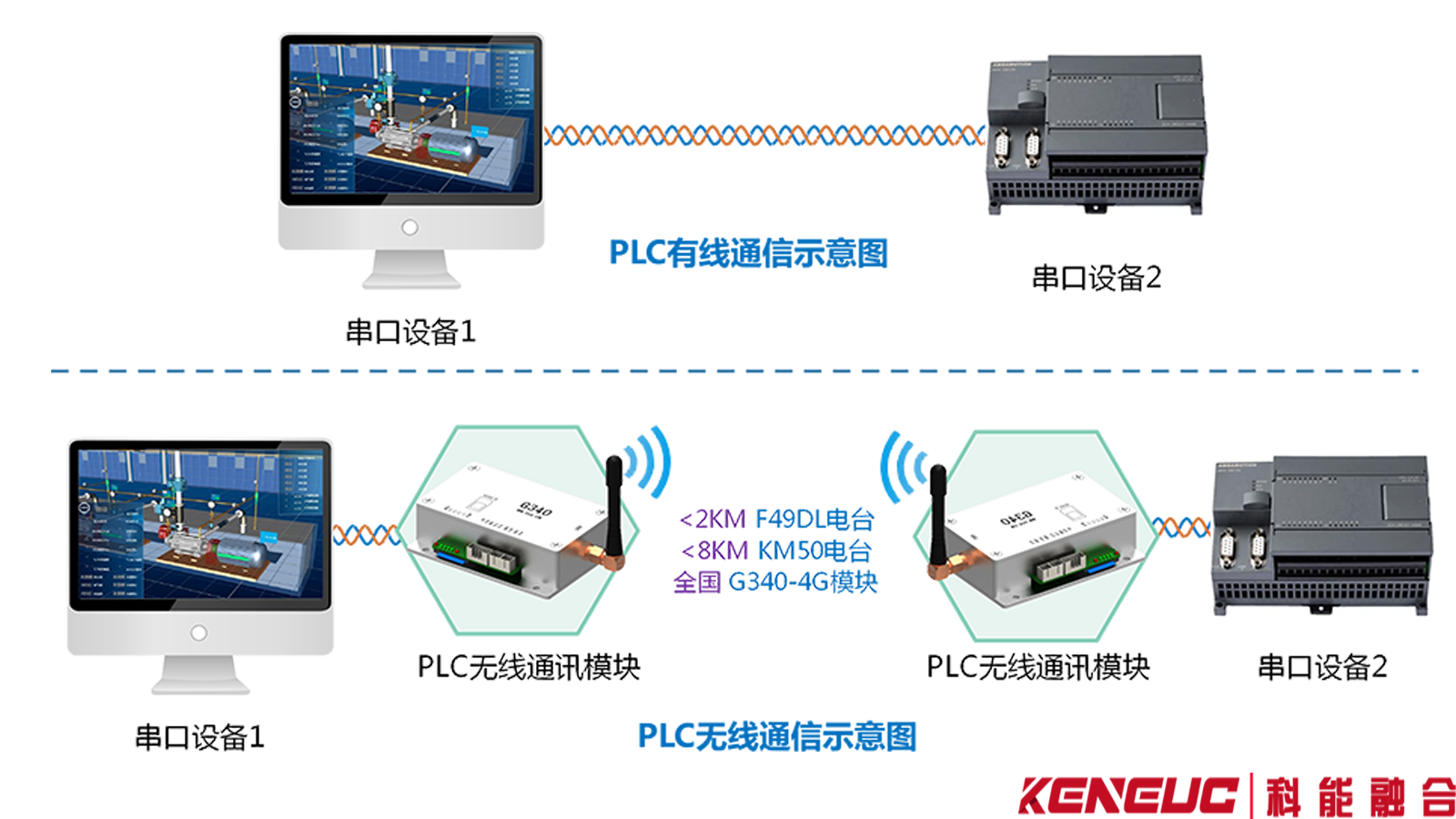

1、PLC通信的实现方法

以下为你详细分点阐述 PLC 通信的实现方法：

• 硬件连接：
  • 选择通信模块：根据 PLC 的型号及通信需求，挑选适配的通信模块。例如，西门子 S7-1200 系列 PLC，若要实现以太网通信，可选用 CM 1243-1 以太网通信模块；若进行串口通信，可选 CM 1241 RS485/RS232 通信模块。
  • 连接电缆与接口设备：确定通信类型后，采用对应的电缆和接口。如以太网通信常用 RJ45 网线连接 PLC 通信模块与交换机、电脑等设备；串口通信中，RS485 一般用双绞线，RS232 则使用 DB9 接口电缆连接。
• 配置网络参数：
  • 设置 IP 地址：为 PLC 分配唯一的 IP 地址，使其在网络中可被识别。以三菱 Q 系列 PLC 为例，通过 GX Works3 编程软件，进入 “参数”-“PLC 参数”-“内置以太网端口设置”，在对应位置输入合适的 IP 地址，如 192.168.1.100 。
  • 设定子网掩码和网关地址：子网掩码决定网络的范围，网关用于不同网络间的通信转发。同样在编程软件中相应位置设置，假设子网掩码设为 255.255.255.0 ，网关设为 192.168.1.1，确保与整个网络环境匹配。
• 选择合适的通信协议：
  • 基于通信速度考量：若对通信速度要求极高，如高速数据采集与实时控制场景，可选择工业以太网协议，像 PROFINET、EtherNet/IP 等。它们能提供 100Mbps 甚至更高的传输速率。
  • 注重可靠性方面：在一些对数据准确性、稳定性要求严苛的工业环境，Modbus RTU 协议较为合适，它采用主从式通信，有奇偶校验、CRC 校验等机制保障数据可靠传输。
  • 依据适用范围选择：不同行业有偏好的通信协议。例如汽车制造行业自动化生产线，常使用 PROFIBUS-DP 协议；而在楼宇自动化领域，BACnet 协议因对建筑设备管理的良好适配性被广泛应用。
• 编写通信程序：
  • 熟悉通信协议规范：深入了解所选通信协议的帧格式、数据传输规则等。以 Modbus TCP 协议为例，需掌握其请求帧、响应帧结构，以及如何正确设置功能码、地址等参数。
  • 运用对应命令和指令：依据所选 PLC 品牌及编程软件，利用相应通信指令编程。如欧姆龙 PLC 使用 CX-Programmer 软件编写与其他设备的 Modbus 通信程序时，会用到 “FINS 通信指令”“Modbus TCP 指令库” 等，实现数据的读取、写入及其他交互操作

2、PLC通信的应用案例

• 自动化生产线
  • 汽车制造：冲压、焊接、涂装、总装各环节由不同 PLC 控制。焊接 PLC 完成操作后，实时将数据传至总装 PLC，让机械臂精准抓取部件装配，各环节紧密配合，提升生产效率。
  • 电子设备制造：PCB 贴片、元件焊接、产品检测等工序的 PLC 通过通信共享数据。贴片 PLC 将已完成贴片信息传给检测 PLC，及时开展质量检测，保证产品质量。
• 智能建筑
  • 照明控制：不同楼层的 PLC 相互通信，依据环境光、人员活动等信息，统一调控各区域照明亮度、开关时间，实现节能与舒适照明。
  • 空调管理：各楼层 PLC 把温度、湿度数据传输汇总，集中调控空调运行模式、温度设定，保障室内环境舒适且节能。

3、PLC通信的优势和挑战

PLC 通信的优势

• 高效的数据传输
  • 高速率：采用先进的通信协议，如工业以太网，数据传输速率可达 100Mbps 甚至更高。在自动化生产线中，能够快速将生产数据、设备状态信息等在不同 PLC 以及上位机之间传输，例如汽车制造生产线，可在短时间内将大量零部件加工数据传输至后续装配环节的 PLC，确保各环节紧密配合，大大提升生产效率。
  • 大数据量处理：可以支持大量数据的同时传输。在大型工厂的监控系统中，众多传感器数据经 PLC 收集后，通过通信链路快速传输给中央控制系统，以便及时进行数据分析和决策，保证生产过程的高效管理。
• 高稳定性
  • 抗干扰能力强：硬件设计上采用了屏蔽、滤波等多种抗干扰措施，通信线路也具备良好的抗干扰性能。在钢铁冶炼、化工生产等电磁环境复杂的工业场景中，能稳定地传输数据，保证生产设备的正常运行，减少因通信故障导致的生产中断风险。
  • 可靠性机制：通信协议中通常包含数据校验、重传等可靠性机制。如 Modbus 协议的 CRC 校验，确保数据在传输过程中的准确性，一旦出现数据错误或丢失，能及时重传，保证系统运行的可靠性。
• 高度灵活性
  • 多种通信协议支持：PLC 可支持多种通信协议，如 Modbus、PROFIBUS、EtherNet/IP 等。用户能根据实际应用场景和需求选择合适的协议。在楼宇自动化中，可选用 BACnet 协议进行设备间通信；而在工厂自动化生产线，PROFINET 协议能更好地满足实时性和高精度控制要求。
  • 易于扩展：当生产规模扩大或系统功能需要升级时，可方便地增加新的 PLC 或其他设备到通信网络中。通过简单的网络配置和编程调整，就能实现新设备与原有系统的通信连接，无需大规模更改整个通信架构，降低了系统升级成本和复杂度。

PLC 通信面临的挑战

• 通信协议兼容性问题
  • 不同厂商协议差异：各 PLC 厂商往往采用自己的通信协议，这些协议在数据格式、通信指令、帧结构等方面存在差异。例如，西门子的 S7 协议与三菱的 MC 协议互不兼容，这使得不同厂商设备在同一网络中通信时，需要进行复杂的协议转换，增加了系统集成的难度和成本。
  • 协议版本更新：即使同一厂商，随着技术发展也会更新通信协议版本。新老版本协议可能存在不兼容情况，在对老旧系统进行升级改造时，若涉及通信协议版本变更，可能导致原有通信连接出现问题，需要投入大量时间和精力进行调试和适配。
• 通信延迟
  • 网络负载影响：在复杂的工业网络中，大量设备同时进行数据传输，网络负载过重时会产生通信延迟。例如在大型工厂中，数百台 PLC 同时与上位机通信，可能导致数据拥堵，使控制指令下达和设备状态反馈出现延迟，影响生产过程的实时性和准确性。
  • 传输距离限制：通信信号在传输过程中会随着距离增加而衰减，尤其对于一些采用有线通信的方式，如 RS - 485 总线，传输距离过长会导致信号质量下降，增加通信延迟。在长距离的管道监测系统中，可能因传输距离问题影响数据传输的及时性。
• 网络安全挑战
  • 外部攻击风险：随着 PLC 与外部网络连接的增多，如通过互联网实现远程监控和管理，面临着黑客攻击、恶意软件入侵等安全威胁。黑客可能通过网络漏洞入侵 PLC 系统，篡改生产数据、控制设备运行，给工业生产带来严重损失，如能源行业的 SCADA 系统曾遭受网络攻击，导致生产中断。
  • 内部安全隐患：企业内部网络管理不善也可能引发安全问题。例如员工误操作、内部人员违规访问等，可能导致通信数据泄露或 PLC 系统配置被错误修改，影响生产的正常进行。

综上所述，PLC通信是现代工业自动化领域中不可或缺的技术之一，它不仅实现了不同设备之间的互联互通，简化了系统设计和维护过程，还提高了系统的可靠性和安全性。在实际应用中，根据不同的需求和场景，可以选择合适的PLC通信协议，如Modbus、Profibus、Ethernet等，但无论选择何种协议，都要保证与所使用的PLC设备兼容，并严格按照协议规范进行实施和测试，以确保通信的稳定性和可靠性。

二、PLC通信在自动化生产线中通常采用哪些通信协议

在自动化生产线中，PLC（Programmable Logic Controller，可编程逻辑控制器）通信协议是实现设备间数据交换和通信控制的重要手段。这些协议定义了数据的格式、传输方式以及如何处理错误和异常情况。以下是一些在自动化生产线中通常采用的通信协议：

1、常见的PLC通信协议

• Modbus：Modbus是一种应用层协议，支持串行通信（如RS232、RS485）和TCP/IP（Modbus TCP）两种传输模式。它的简洁性使得Modbus能够在各种设备和系统之间实现简便的数据通信。
• Profibus：Profibus是一种基于RS485的现场总线标准，主要用于制造自动化和过程控制领域。它支持高速通信，能够实现设备之间的高效数据交换，并且具有很好的实时性和可靠性。
• EtherNet/IP：EtherNet/IP是基于CIP（Common Industrial Protocol）的网络协议，它在传统以太网的基础上实现了实时通信，广泛应用于工业自动化控制系统。EtherNet/IP支持点对点和多点通信，能够实现设备间的高效数据交换。
• Profinet：Profinet作为工业以太网的代表之一，提供了包括实时数据交换在内的综合性网络解决方案。Profinet利用IT标准和技术（如TCP/IP、IT安全等），在确保生产系统高效稳定运行的同时，也支持与企业级网络的无缝对接，实现数据的水平和垂直集成。
• DeviceNet：DeviceNet是一种基于CAN总线的网络协议，用于连接工业自动化设备，支持多种传输速率和拓扑结构。
• EtherCAT：EtherCAT是一种高速、实时性好的以太网通讯协议，适用于大规模、高性能的工业自动化系统。
• CANopen：CANopen是一种基于CAN总线的网络协议，支持多种数据传输方式和网络拓扑结构。

2、选择通信协议的考虑因素

在选择通信协议时，需要根据具体的应用场景和需求进行选择，比如数据传输速率、通讯距离、耐干扰性等方面都需要考虑。同时，在PLC编程中也需要仔细阅读相应的协议规范和说明，保证系统的稳定性和可靠性。

PLC通信协议的选择直接影响着通信效率和稳定性。随着工业互联网和物联网技术的不断发展，未来的PLC通信技术将朝着更加高速、可靠、智能的方向发展。支持大数据、云计算及AI人工智能技术的先进通讯协议将成为研究的热点。此外，为了满足日益增长的安全需求，PLC通信的加密技术和安全机制也会得到进一步的强化。

三、PLC通信的网络安全问题如何解决

PLC（Programmable Logic Controller，可编程逻辑控制器）在工业自动化领域扮演着核心角色，但随着工业控制系统日益依赖网络通信，PLC的网络安全问题也变得越来越突出。以下是一些解决PLC通信网络安全问题的方法：

• 网络隔离：通过建立隔离网络，阻止PLC直接与互联网连接，可以有效防止外部攻击。这可以通过使用工业防火墙或虚拟专用网络（VPN）来实现。
• 强化访问控制：对PLC的访问进行严格控制，只允许授权的用户和设备进行通信。这包括设置强密码、多因素认证以及限制访问的IP地址和端口。
• 安全固件和补丁管理：及时更新PLC的固件和软件，修补已知的安全漏洞，以保持系统的安全性。
• 安全培训和教育：对操作人员进行网络安全培训，提高他们对潜在威胁的认识，并教会他们如何防范这些威胁。
• 实施PLC网络安全的最佳实践：包括制定安全策略、定期进行风险评估、安全意识培训以及更新和维护固件和软件。
• 紧急响应计划：准备好应对网络安全事件的应急预案，以便在发生攻击时能够迅速反应，减轻损失。
• 监控和审计：对PLC的通信活动进行实时监控，记录和分析日志文件，以便及时发现和响应可疑活动。

通过综合运用上述措施，可以显著提高PLC通信的网络安全水平，保护工业控制系统免受黑客攻击和其他网络威胁。

四、PLC通信中的硬件连接通常包含哪些部件

PLC通信中的硬件连接通常包含以下几个关键部件：

• 中央处理单元（CPU）：CPU是PLC的核心，负责执行用户程序、处理数据和控制整个系统的运作。
• 存储器：包括随机存取存储器（RAM）和只读存储器（ROM），分别用于存储用户程序和系统程序。
• 输入单元：用于接收来自现场设备的信号，如传感器和开关的状态，并将这些信号转换为PLC可以处理的形式。
• 输出单元：用于将PLC的控制信号发送给执行机构，如电机、阀门等，以实现对现场设备的控制。
• 通信接口：用于PLC与其他设备或系统之间的数据交换，常见的通信接口有RS232、RS485、以太网等。
• 电源模块：为PLC提供稳定的电源，确保系统正常运行。
• 编程端口：用于连接编程设备，如电脑，以便进行程序的上传、下载和调试。
• 扩展模块：根据需要，可以添加额外的I/O模块、特殊功能模块（如运动控制、温度控制等）来扩展PLC的功能。

以上部件共同协作，实现PLC的各项功能，并确保与外界设备的有效通信。在实际应用中，根据具体的控制需求和现场条件，可以对PLC的硬件配置进行相应的调整和优化。
