工业电话如何接入指挥调度系统？组网方式与联动功能介绍

生产装置出现异常后，现场人员拿起工业电话联系控制室。对于普通电话系统而言，完成双方通话就已经达到基本目的；在指挥调度系统中，这通电话还需要携带终端号码、安装位置和呼叫级别等信息，并与调度席位、录音、视频、广播及报警资源建立关联。

因此，工业电话接入指挥调度系统并不是简单地把电话线接到交换机。项目需要根据终端接口、厂区网络、传输距离、调度流程和可靠性要求，确定SIP直连、模拟网关、光纤传输或无线接入方式，再完成号码规划、权限配置和联动规则设置。

接入调度系统的业务价值

工业电话通常安装在生产车间、泵房、装卸区、隧道、矿山、设备间和厂区道路等固定位置。每个终端都对应一个明确的物理点位。将这些电话接入调度平台后，调度员处理的不再只是一个电话号码，而是一个包含区域、岗位、设备和事件属性的现场通信节点。

当现场发起呼叫时，调度台可以显示终端名称和安装位置，并按照预设规则将呼叫送至生产值班、安全管理或应急指挥席位。通话过程中，调度员还可以转接相关岗位、组织多方会商、调阅附近视频或向指定区域发布广播。

这类接入主要解决以下问题：

• 现场终端与控制室之间建立固定、可识别的通信通道；
• 多个厂区、车间和远端站点由同一平台管理；
• 紧急呼叫优先进入指定调度席位；
• 电话、广播、对讲、视频和报警资源协同使用；
• 呼叫、录音和调度操作形成可查询记录。

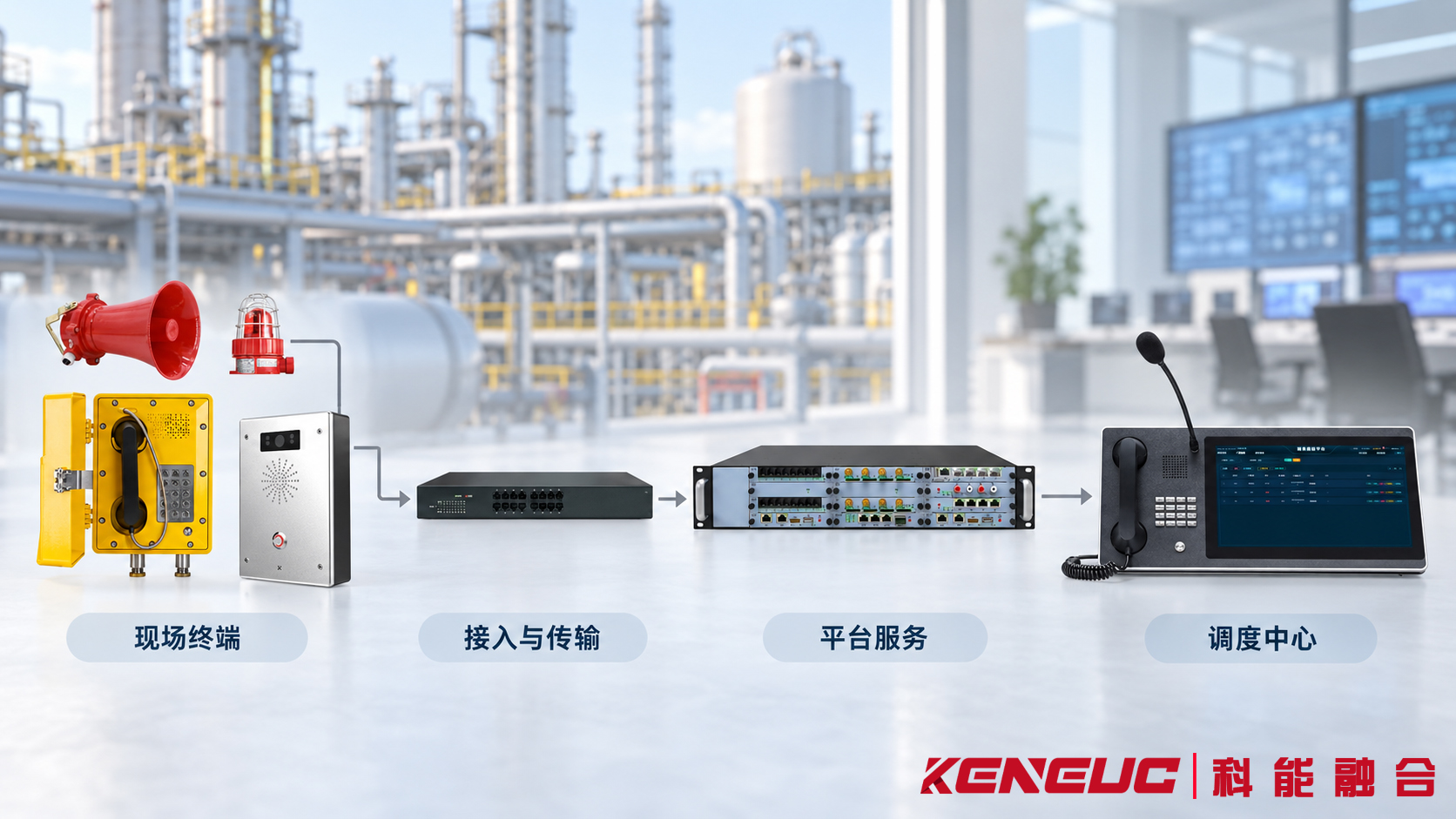

系统接入架构

工业电话调度系统一般由现场终端、网络传输、接入网关、平台服务器和调度终端组成。不同设备承担的职责应在设计阶段明确，避免将接口转换、呼叫控制和调度应用混为一体。

语音网关主要负责接口和协议转换，IPPBX或融合通信服务器负责终端注册、号码分析和呼叫路由，调度软件则面向值班人员提供可视化操作。三者可以部署在独立设备上，也可以根据项目规模采用一体化设备。

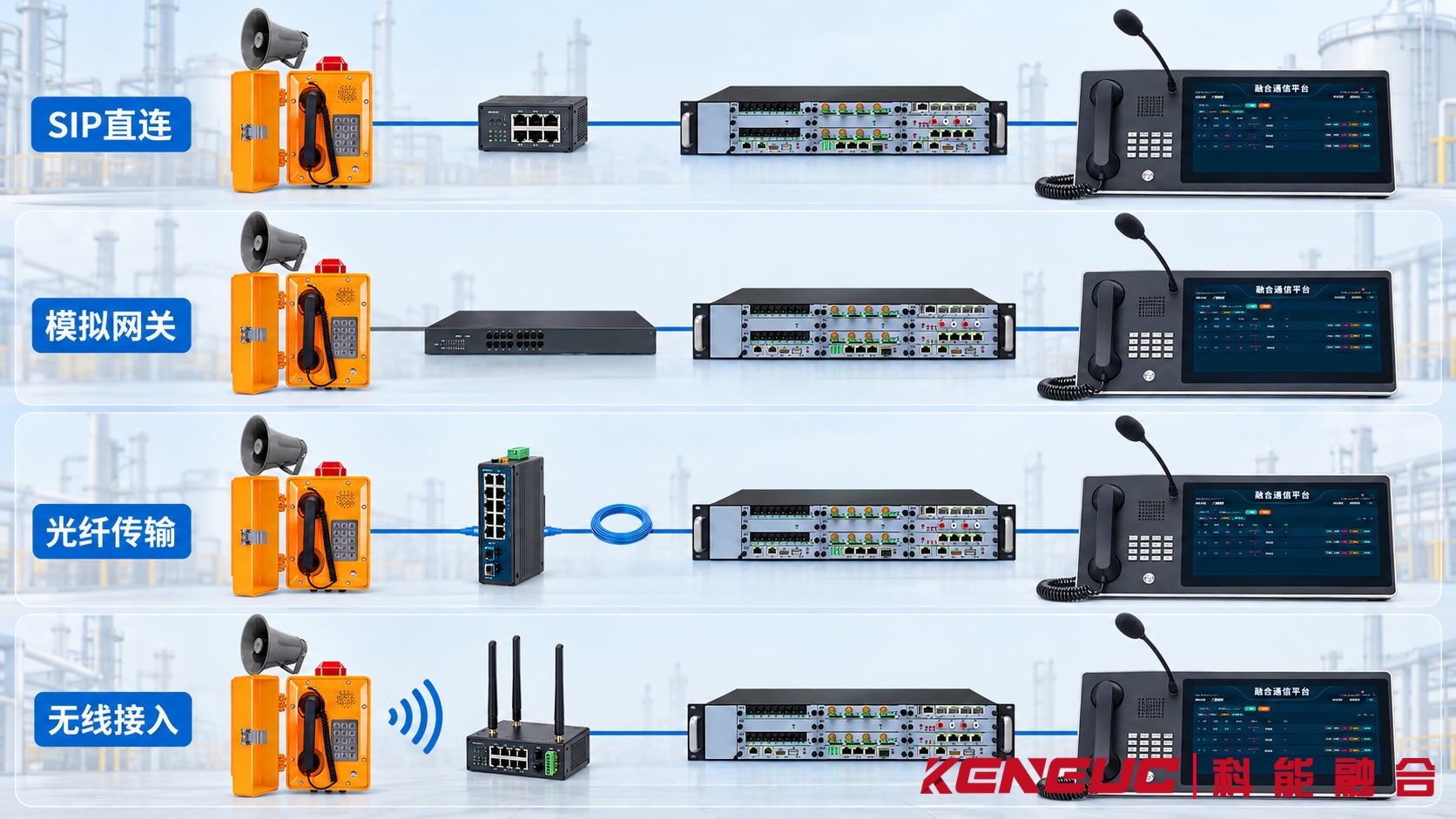

工业电话组网方式

SIP网络直连

具有SIP接口的工业电话可以通过以太网接入工业交换机，并直接注册到IPPBX、软交换或融合通信服务器。平台为每台终端分配SIP账号，并配置服务器地址、注册端口、认证密码、编解码方式、DTMF模式和呼叫权限。

这种方式适合已经建设工业以太网、终端数量较多或需要跨区域管理的项目。平台可以集中查看终端注册状态，部分设备还支持远程配置、在线升级和运行监测。

模拟网关接入

原有模拟工业电话可以继续使用两芯电话线，通过FXS语音网关接入IP调度平台。FXS接口向电话终端提供馈电、振铃和摘挂机检测，网关再将模拟语音和号码信息转换为SIP信令及数字音频。

FXS和FXO不能混用。工业模拟电话通常连接FXS端口，FXO接口主要用于接入运营商模拟线路或传统交换机的分机线路。项目改造前应核对原有电话的接口形式、供电方式、最大线路距离和拨号方式。

光纤远距离组网

大型厂区、隧道、矿区和远端站点之间距离较长，铜缆容易受到传输距离和电磁环境限制。这类项目可以通过工业交换机光口、光纤收发器或环网设备承载SIP通信。

光纤主要负责延伸网络传输距离，工业电话仍然通过SIP注册或语音网关转换进入平台。设计时还需考虑环网收敛、光路冗余、机柜供电和现场设备防护，不能只确认光纤链路能够连通。

无线和专网接入

对于偏远站点、移动作业区和临时施工点，可利用4G/5G、无线专网或微波链路传输SIP语音。无线网络应重点检查覆盖强度、上行带宽、抖动、丢包和切换稳定性，并通过VPN或专用APN控制访问边界。

无线链路容易受到覆盖和运营网络状态影响。涉及紧急通信的点位，应评估备用链路、本地呼叫或其他降级通信方式，避免把单一公网连接作为唯一保障。

相关产品：SIP对讲与工业通信终端

呼叫处理流程

现场人员摘机、拨号或按下紧急呼叫键后，SIP工业电话会向平台注册服务器发送呼叫请求。模拟工业电话则由语音网关检测摘机和拨号信息，再转换为SIP呼叫。

1. 终端发起呼叫，并提交主叫号码和目标号码；
2. 平台验证终端身份和呼叫权限；
3. 号码路由规则将呼叫送到指定调度席位或值班组；
4. 调度界面显示终端名称、区域和安装位置；
5. 调度员接听后建立双向媒体通道；
6. 通话过程中可执行转接、保持、组呼或多方会商；
7. 平台记录呼叫时间、接听席位、操作过程和录音文件。

SIP主要负责注册、呼叫建立和会话控制，实时音频通常由RTP传输。终端显示注册成功，只能说明基本信令连接正常。如果RTP端口、防火墙、NAT或网络路由配置不正确，仍可能出现单向通话、无声音或通话建立后立即断开。

为提高位置识别准确性，平台中的终端名称应直接反映实际安装位置。例如“压缩机房东入口”“一号隧道K12+500”“罐区北侧值班点”比单纯显示分机号更利于快速处置。设备更换或迁移后，号码、名称和点位关系也要同步更新。

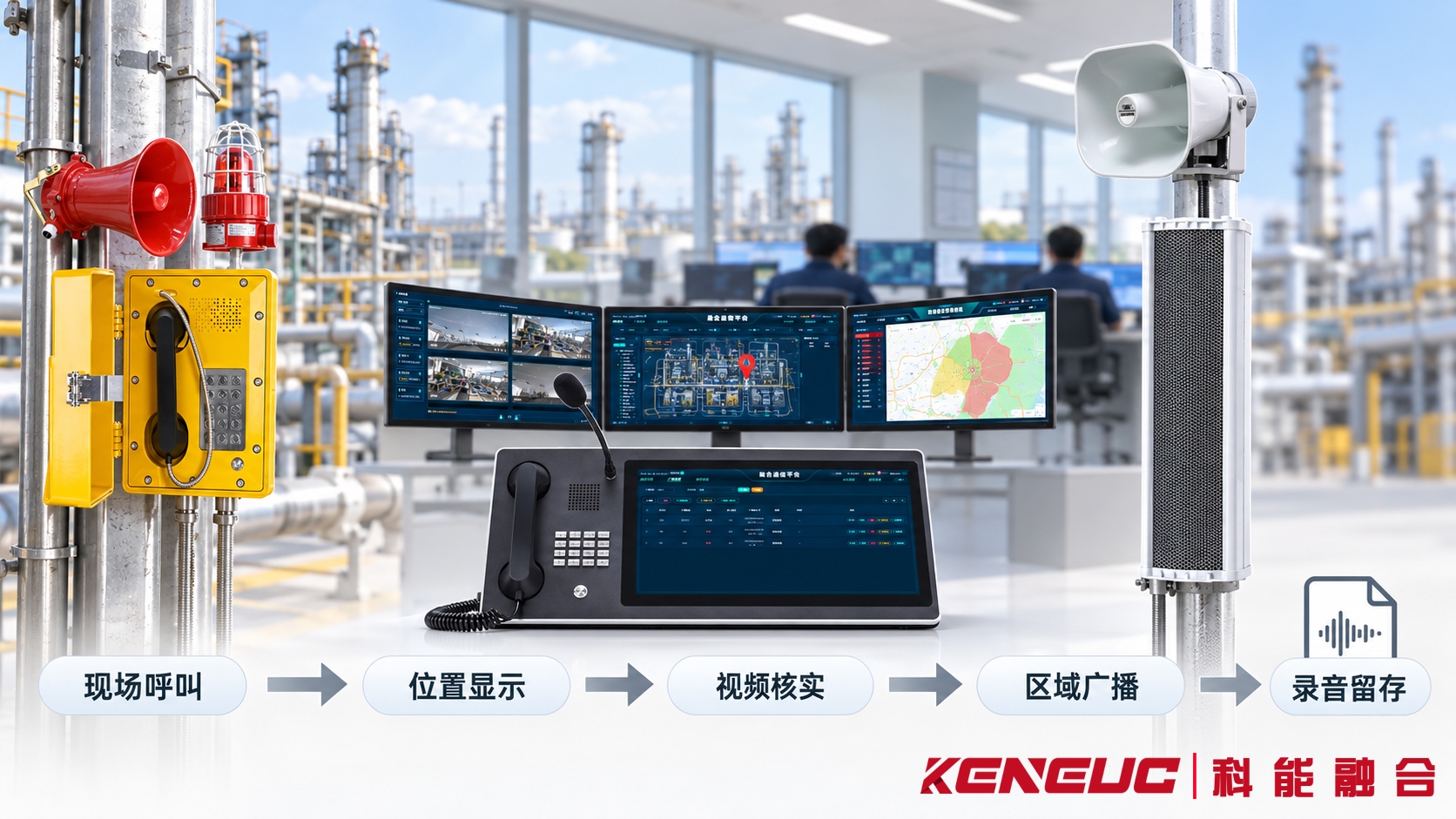

调度联动功能

工业电话进入调度系统后，可以围绕来电号码和安装位置建立联动规则。联动不是把所有系统同时启动，而是根据事件类型、终端区域和操作权限执行对应任务。

位置与视频联动

平台可以将工业电话号码与厂区地图、设备区域和附近摄像机绑定。紧急呼叫进入调度台时，系统显示主叫位置，并调出预先关联的视频画面。调度员通过语音询问和现场视频交叉核实，减少仅依靠口头描述判断事件的偏差。

广播与扩音联动

现场电话可以与IP广播、SIP号角、工业音柱和扩音终端建立关联。调度员接报后，可向事故区域、相邻车间或指定岗位进行广播，也可以先通过扩音号角呼叫附近人员，再转入双向电话沟通。

广播范围应根据事件级别进行选择。一般设备故障不宜触发全厂广播，紧急疏散任务则需要具备更高优先级，并能够中断普通背景音乐或日常通知。

报警系统联动

气体检测、火灾报警、一键报警和设备故障信号可通过I/O模块、报警网关、API或其他接口进入调度平台。报警发生后，系统可以弹出事件信息、提示值班人员、呼叫责任岗位或启动预设广播。

自动联动应保留人工确认机制。涉及停机、全区广播或跨部门通知的操作，应设置权限和确认步骤，防止误报造成不必要的生产影响。

优先级与录音

紧急电话可以设置高于普通办公电话的呼叫优先级。当调度席位繁忙时，系统根据规则进行紧急提示、排队、转接或送至备用席位。具备相应权限的调度员还可以执行强插、强拆、监听和多方会商。

通话录音应与终端号码、事件时间和调度席位关联。录音用于复盘现场沟通情况，操作日志则记录呼叫转接、广播启动和联动执行过程，两类记录共同构成较完整的事件通信链路。

配置与可靠性

工业电话调度项目需要同时检查终端、网络、平台和供电条件。只完成SIP账号注册，不能代表系统已经具备长期运行能力。

• 统一规划终端号码、设备名称、安装区域和呼叫权限；
• 核对终端、网关和平台支持的语音编解码方式；
• 为语音设备划分独立VLAN，并配置相应的QoS策略；
• 检查交换机PoE端口和整机供电预算；
• 外接扩音号角、功放和声光报警器按实际功耗配置电源；
• 明确SIP信令端口、RTP端口范围及防火墙放行规则；
• 关键服务器、交换机、语音网关和调度席位配置UPS；
• 重要节点采用双机、双链路或环网方式提高可用性；
• 危险区域终端的防爆型式和等级应与现场条件匹配；
• 平台配置终端离线、注册失败和链路异常告警。

对于模拟电话改造项目，还应检查原有线路绝缘、接头腐蚀和线路衰减。对于SIP网络项目，则要持续关注丢包、抖动和时延。两种组网方式可能同时存在，可以通过统一号码规划和网关接入形成混合通信系统。

调试与验收

系统验收应按照真实业务流程开展。测试人员分别位于工业电话安装点和调度中心，从现场发起呼叫，检查平台显示、语音质量、调度操作、联动执行和记录查询是否连续完成。

• 检查工业电话能否注册、拨号、接听和正常挂机；
• 检查模拟电话的馈电、振铃、摘挂机和号码识别；
• 检查调度台显示的位置与终端实际点位是否一致；
• 检查双向通话是否存在延迟、断续和单向音频；
• 检查紧急呼叫能否按照优先级进入指定席位；
• 检查视频弹出是否对应正确摄像机；
• 检查广播任务是否覆盖预设区域；
• 检查报警恢复后联动任务能否正确结束；
• 检查服务器、交换机或链路故障时的告警和备用路径；
• 检查录音、呼叫记录和调度操作日志是否完整。

工业电话接入指挥调度系统的关键，在于正确识别终端接口，选择适合现场条件的传输方式，并将号码、位置、权限和联动资源统一配置。完成接入后，系统既要保证日常生产通话，也要在异常事件中支持位置确认、视频核实、区域广播、报警处置和过程追溯。

项目建设前应先盘点原有电话、线路、网络和调度资源，再确定SIP直连、模拟网关或混合组网方案。安装完成后，通过端到端呼叫和联动演练验证实际效果，才能使现场工业电话真正成为指挥调度体系中的固定通信节点。
