IP电话呼叫释放流程

时间:2019-10-14 08:33 作者:admin 分享到:
        呼叫释放应采用互不控方式,IP电话分3种情况:主叫用户先挂机、被叫用户先挂机和网络故障造成拆线。
        当计费采集点收到以下3类消总——PSTN侧来的REL消息、IP网侧发来的Release Complete 消息 、网络 故障消 息时, 开始停 止计费 处理。

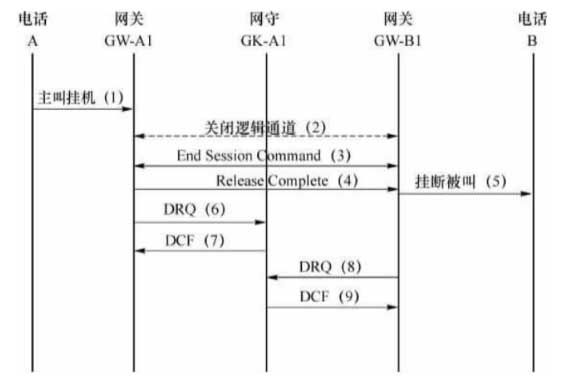

下面简要说明主叫用户先挂机时的呼叫释放流程。主叫用户先挂机时的呼叫释放流 程如图所示。

图     主叫用户先挂机时的呼叫释放流程
① 主叫用户挂机。
② 在收到PSTN侧的挂断信令后.如果在呼叫建立或通话过程中已将H. 245通道 打开,则网关CW-A1就发起关闭H. 245通道的规程。
③ H. 245逻辑通道关闭后,网关间互送End Session Command。
④ 网关CW-A1向网关CW-B1发送Release Complete消息。
⑤ 网关GW-B1发起挂断PSTN侧被叫话路。
⑥ 网关GW-A1向网守CK-A1发送DRQ消息。
⑦ 网守GK-A1向网CK-A1送DCF消息。
⑧ 网关GW-B1收到网关GW-A1发送来的Release Complete消息后,向网守 CK-A1发送DRQ消息。
⑨ 网守GK-A1向网关GW-B1发送DCF消息。
      其中,(6)、(7)、(8)、(9)的顺序无严格要求。
