以软交换为中心的下一代网络的分层结构

时间:2019-10-18 10:48 作者:admin 分享到:

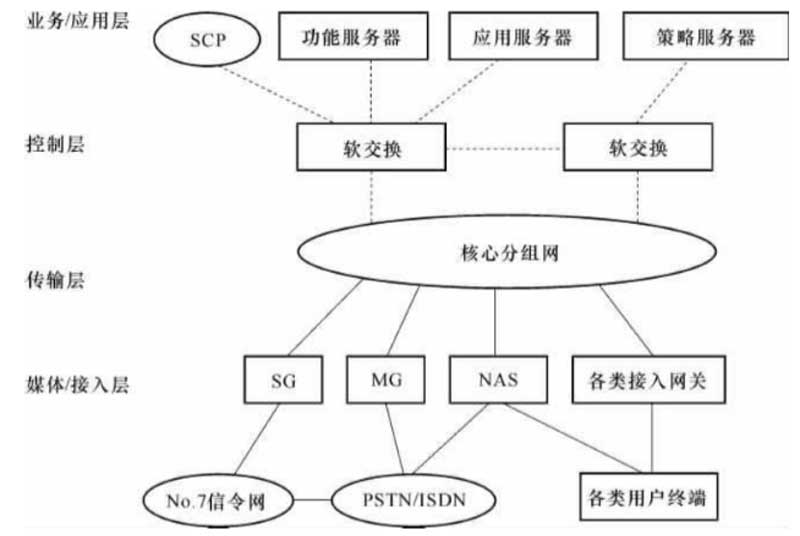

      下一代网络在功能上可分为媒体/接入层、核心媒体层、呼叫控制层和业务/应用层4 层,其结构如图所示。
图      下一代网络的分层结构
        (1) 接入和传输层:将用户连接至网络,集中用户业务将它们传递至目的地,包括各 种接入手段,并实现不同信息格式的转换。
        (2) 核心传输层:主要完成数据流(媒体流和信令流)的传输,一般为IP电话网络和ATM 网络,主要采用IP电话网络。
        (3) 控制层(Control Layer):包含呼叫智能。此层决定用户收到的业务,并能控制低 层网络元素对业务流的处理,该层设备一般被称为软交换机(呼叫代理)或媒体网关控制 器(MGC)。
        (4) 网络服务层(Network Service Layer):在呼叫建立的基础上提供额外的服务。 但将现有网络演变成下一代网络并非一日之功,而原有的网络与新网络将并存相当长时间,所以新网络还需能够和原有网络互通,这要求新的网络体系能够完成以下 功能:
       •与现有的TDM传输网和SS7信令网互通;
       •与现有的业务如智能网提供的业务互通;
       •与现有的PSTN网络体系融合。
