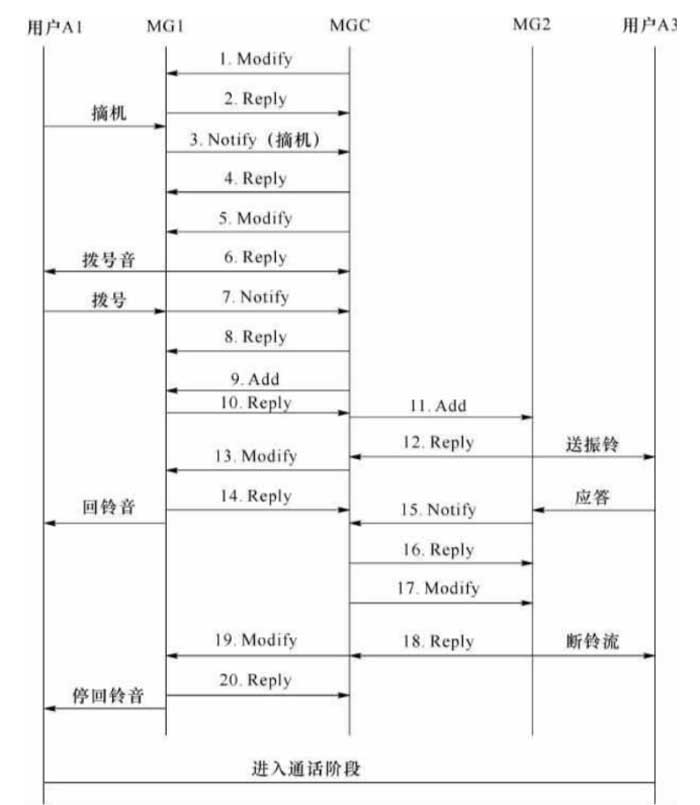

图 呼叫建立流程
16、MGC回复响应
MGC—MG2:MEGACO/1[333.333.1.1]:3333
Reply= 8{
Context = 5000{Modify = A3}
17. MGC命令MG2监视TDM终端A3挂机事件,并断铃流
MGC—MG2:
MEGAC0/l[333. 333.1.l]:3333
Transaction = 9{
Context = 5000 {
Modify = A3 {
Events = 1235{al/on},
Signals{ }
}
}
}
18. MG2回复响应
MEGACO/1[322.322.1.1]:3333
Reply= 9{
Context = 5000{Modify = A3}
19. MGC命令MG1停回铃音,并将RTP终端的媒体流模式改为“收发”型
MGC—MG1:
MEGACO/1[333.333.1.1]:3333
Transaction= 10 {
Context = 1000 {
Modify= A2{
Media{
Stream = 1{
LocalControl{Mode = SendReceive}
}
}
}.
Modify = A1{
Signals{ }
}
}
}
20. MG1回复响应
MG1-----MGC:
MEGACO 1[311.311.1.1]:3333
Reply= 10{
Context = 1000{ Modify = A2,
Modify = A1
}
}
由于RTP终端A2的特性已改为收发型,MG1到MG2的双向通道已建立,呼叫进 入通话阶段。
