SCTP与高层的原语之数据块字段的一般格式

SCTP分组中数据块字段的格式如图一所示，每个数据块中都包括数据块类型字段、数据块特定的标志位字段、数据块长度字段和数据块内容字段。

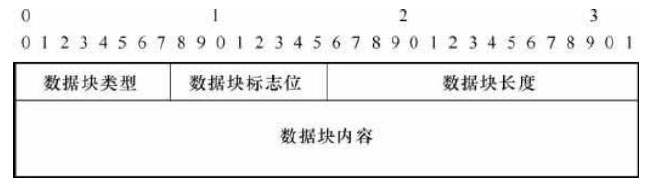

图一 SCTP分组中数据块字段的格式

其中：
①数据块类型：8比特无符号整数，该字段用来确定数据块中的内容字段的信息类型。该参数的取值范围为0〜254,255留做今后的扩展用。
数据块类型字段的编码分配如表一所示

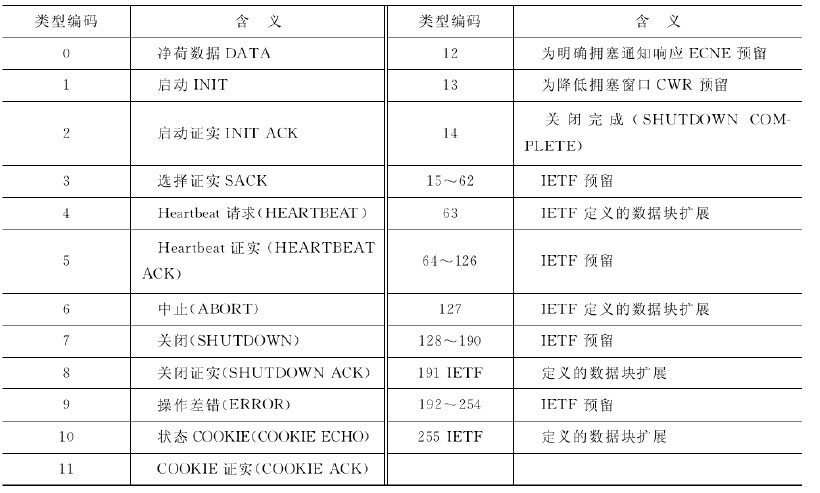

表一数据块类型字段的编码分配

采用这种方式编码，数据块类型字段中高两位的比特用来指示当端点收到不能识别该数据块类型时所要采取的特定动作，具体如下所示：
00 停止处理该分组并舍弃该分组.不处理分组中任何随后的数据块
01 停止处理该分组并舍弃该分组.不处理分组中任何随后的数据块，并在ERROR的不识别的数据块类型字段中报告不识别的数据块
10 跳过该数据块并继续处理
11 跳过该数据块并继续处理，在_R数据块中报告差错原因为不被识别的参数类型
② 数据块标志位：8比特，这些比特的使用根据数据块类型的取值确定，除非特殊规定，这个字段设置为0,并在接收方忽略。
③ 数据块长度：16比特的无符号整数，该值用来表示包含数据块类型字段、数据块标志位字段、数据块长度字段和内容字段在内的字节数。数据块长度字段不包含该数据块中最后个参数中包含的填充字节的长度。
④ 数据块内容：川变长度，数据块内容字段包含在该数据块中传送的信息，该字段的使用和格式取决于数据块类型。
数据块的总长度（包括类型长度和取值字段）必须是4字节的整数倍，如果该长度不是4字节的整数倍，则发送方应当向数据块中填充全0的字节.这些填充的字节不计入数据块长度字段。发送方填充的字节数应不超过3个字节在接收方忽略所有的填充字节。除最后一个参数外，其他参数中的填充字段作为数据块长度进行计算。
