        信令适配层协议完成No. 7信令与IP网中传送No. 7信令高层的适配功能,采用的协 议主要有No. 7信令MTP第二级用户适配层(M2UA)、No. 7信令MTP第二级用户对等适 配层(M2PA)、No. 7信令MTP第三级用户适配层(M3UA)和No. 7信令连接控制部分用户 适配层(SUA)。由于M3UA将是信令网关的主导技术,本节主要介绍M3UA。
       M3UA的功能
         (1) M3UA提供的业务
        M3UA用来模拟No. 7信令网中消息传递部分MTP第三层的功能,位于IP网络中 的应用服务器进程ASP或IP信令点IPSP中的M3UA层向MTP3用户提供一整套原 语,这些原语与No. 7信令网中信令点SP的MTP3向高层提供的原语相同。这样,ASP 或IPSP的ISUP和/或SCCP层并不知道它所希望的MTP3业务是由远端SGP的 MTP3层提供,而不是本地的MTP3层。信令网关进程SGP的MTP3层也不知道本地 用户实际是通过M3UA的远端用户。这样,M3UA把MTP3层的业务扩展到远端基于 IP的应用。
M3UA层也用于两个IPSP间点到点的信令,M3UA提供与MTP3相同的原语和业 务。在这种情况下,所希望的MTP3业务不是由SGP提供,虽然要提供MTP3业务,但 由于IPSP到IPSP是点到点的关系,所以支持这些业务的程序是MTP3程序的子集。
        (2) No. 7信令网中MTP3与MTP用户之间的原语
        M3UA层向MTP3用户提供的原语与No. 7信令网中信令点SEP的MTP3向高层 提供的原语相同,下面简单介绍No. 7信令网中信令点SP的MTP3向高层提供的原语。 MTP3与MTP用户的原语接口的结构如图8-4-1所示。

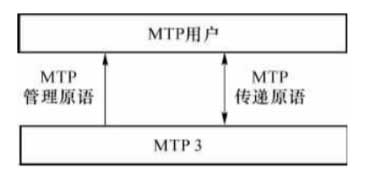

图一    MTP3与MTP用户的原语接口的结构
MTP用户通过原语参数来传送来自MTP的信息或发送至MTP的信息。
MTP用户与MTP之间的 SUME、MTP-STATUS 4 个。
• MTP-TRASFER(传送)原语有请求和指示两种类型。其参数有OPC、DPC、SLS、SIO 和用户数据。MTP用户用MTP-TRANSFER请求原语将MTP用户消息传送到 MTP,MTP用MTP-TRANSFER指示原语将接收到的用户消息传送给MTP用户。
• MTP-PAUSE(暂停)原语只有指示类型,其参数为受影响的DPC,MTP用该原语 通知MTP用户:MTP不能把消息传送到指定的目的地信令点。
•  MTP-RESUME(恢复)指示,其参数为受影响的DPC,由MTP发送,通知MTP 用户:MTP有能力提供到指定目的地信令点的业务。
• MTP-STATUS(状态)指示,参数为受影响的DPC及原因,由MTP发送,以便通 知MTP用户:MTP只有部分能力提供到指定目的地信令点的MTP业务,并说 明远端相应的用户不川用和不•用的原因。
(3) M3UA的名词术语
① 应用服务器(AS)
AS是处理No. 7信令高层用户消息的逻辑实体,应用服务器可以是软交换单元,它 处理由No.7信令DPC/OPC/CICj£围所识别的所有PSTN中继的呼叫过程。应用服 务器也叫以是虚拟数据库单元,它处理特定No.7信令DPC/OPC/MTP用户jSN组合 所识别的事务处理。
② 应用服务器进程(ASP)
应用服务器的进程实例,应用服务器进程作为应用服务器的激活或备用进程。例如 ASP川以是MGC、IP SCP或IP HLR的进程。ASP包含SCTP端点并可以配置ASP处
理多个应用服务器的信令业务。
③ IP服务器进程(IPSP)
基于IP应用的进程实例,本质上IPSP与ASP相同,只是IPSP使用点到点的 M3UA,而不使用信令网关的业务。
④ 信令网关(SG)
SG在IP网和No. 7信令网的边界接收或发送No. 7信令的高层用户消息。SG是No. 7信令网中的信令点,它包含•个或多个信令网关进程中的一个或几个正常处理业务。
⑤ 信令网关进程(SGP)
信令网关的进程实例,它作为信令网关的激活、备用或负荷分担进程。
⑥ 信令进程
使用M3UA与其他信令进程通信的进程实例。ASP信令网关进程和IPSP都是信 令进程。
⑦ 选路关键字
选路关键字描述一组No. 7信令参数和参数值,它唯一地定义了山特定应用服务器 处理的信令业务。选路关键字中的参数不能基于多个目的地信令点码,选路上下文唯一 识别选路关键字的值,选路上下文"丨以使用管理接口也"j以使用选路关键字程序配置。
⑧ 信令点管理簇(SPMC)
以特定的网络外貌和特定信令点码在No. 7信令网中表示的一组AS。SPMC是为 了支持SG的MTP3管理程序,用于汇集分布在IP域的No. 7信令目的地点码的可用性 /拥塞/用户部分状态。在某些情况,SG自身也叫以是SPMC的成员。所以在考虑支持 MTP3管理动作时还必须考虑SG的可用性/拥塞/用户部分状态。
(4) M3UA的主要功能
① 支持传送MTP3用户消息
通过SGP和ASP或两个IPSP间建立的SCTP偶联,M3UA层传递MTP TRANSFER 原语。在 ASP 经多个 SGP 可达目的地的情况下, M3UA 必须选择消息路经哪个 SGP传送,并支持SGP间的负荷分担,保证不发生顺序错误。
M3UA没有限制信令信息字段(SIF)的长度为272个八位位组,M3UA/SCTP能直接适应 大的信息块而不需要高层的分段/重装程序。然而SG与No. 7信令网互通时必须遵循272个 八位位组的规定。如果No. 7信令网支持宽带MTP,信息块叫以超过272个八位位组。
② 本地管理功能
M3UA提供能力指出与接收M3UA消息有关的差错,并通告给本地管理或对等的 M3UA。
③ 与MTP3网络管理功能的互通
SGP的M3UA提供与MTP3管理功能的互通,从而支持对No.7信令和IP域的信 令应用的无缝操作。其中包括提供对ASP的MTP3用户指示,指出No. 7信令网的远端 目的地不■达、No.7信令网的远端目的地现在可达、去No.7信令网的远端MTP3用户
对等的消息发生拥塞或指出远端MTP3用户不可用。
ASP的M3UA层保存到远端No. 7信令目的地的路由状态,川以启动査询远端No. 7信令目的地的可用性和拥塞状态,这些信息由SGP的M3UA来提供。ASP的M3UA 也nj以向SG指出处理M3UA的ASP拥塞或ASP所在的主机拥塞。
④ 支持SGP和ASP间SCTP偶联的管理
为了管理对等M3UA间的SCTP偶联和业务,SGP的M3UA层维护所有配置的远 端ASP的可用性状态、激活/去活、拥塞状态。
本地管理叫以指导M3UA层建立到对等M3UA节点的SCTP偶联,这能够使用M- SCTPESTABLISH原语请求来建立与对等M3UA节点的偶联。为了避免两个M3UA 对等间冗余,SCTP偶联必须指定一端(客户)建立SCTP偶联或M3UA配置信息保证检 测出冗余的偶联(例如经本地和远端期望的SCTP端点地址的信息)。
本地管理"j以使用M-SCTP^TATUS request和confirm原语从M3UA层请求低 层SCTP偶联的状态。M3UA也可用通知原语向本地管理报告释放SCTP偶联的原因, 并确定是由于M3UA层的原因还是SCTP的原因。
M3UA层也nj以通知本地管理关于ASP或AS的状态变化,通过M-ASP jTATUS 请求或M-AS STATUS request原语完成。
⑤ 支持到多个SGP连接的管理
如图二 所示,ASP川以连接到多个SGP。这样一个No. 7信令的目的地可以通 过多个SGP和/或SG到达。即经过多个路由。由于MTP3用户只维护目的地的状态而 不管理路由.因此M3UA必须维护路由的状态(到目的地路由的可用性拥塞)。从路由的 状态推出目的地的整个吋用性或拥塞状态,并通知MTP3用户目的地的状态变化。

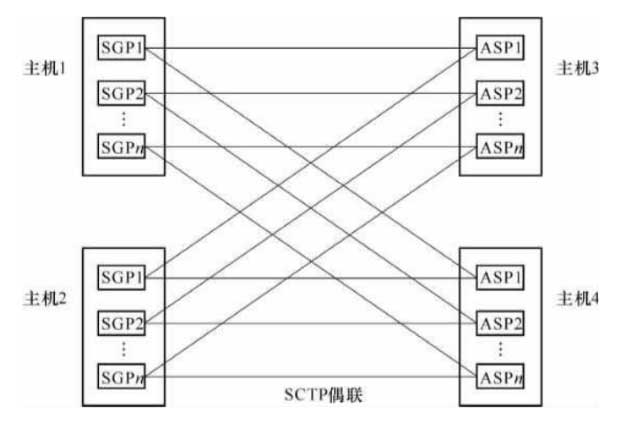

图二   ASP连接到多个SGP的结构
