(1)在信令网关和应用服务器之间传送用户消息
该结构的配置方式如图一所示。在图一中，SEP/STP是传统的No. 7信令网 屮的信令点或信令转接点，SGP是信令网关进程，ASP是应用服务器进程。

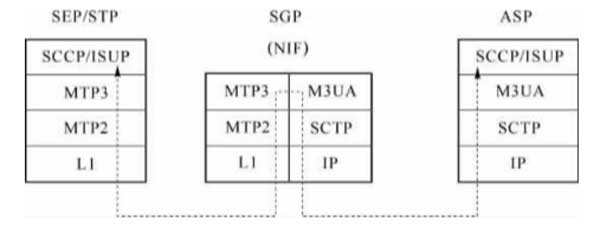

图一 MTP用户信令消息和管理消息的传递
SG是No. 7信令网中的信令点，它包含一个或多个信令网关进程SGP，信令网关进 程SGP在IP网和No. 7信令网的边界接收或发送No. 7信令的高层用户消息。应用服务器AS是处理No. 7信令高层用户消息的逻辑实体。例如，应用服务器可以 是软交换单元，它处理由1''1〇.7信令〇?0/€^0/(：1(：^围所识别的所有？5丁1^中继的呼 叫过程。应用服务器也||丨以是虚拟数据库单元，它处理由特定No. 7信令DPC/OPC/ MTP用户jSN组合所识别的事务处理。应用服务器进程ASP是应用服务器的进程实 例，如ASP川以是MGC、IP SCP或IP HLR的进程，其中的一个或儿个处于激活状态处 理业务。
在图一中，信令网关中的MTP3收到由No. 7信令网中的信令点（信令转接点） 发送给IP目的信令点的消息后，用MTP-TRANSFER indication原语发送给信令网关中 的互通功能NIF，由SGP的NIF将其翻译为MTP-TRANSFER request原语并发送到本 地M3UA，由本地M3UA根据选路关键字（选路关键字是一组描述No. 7信令的参数和 参数值，它唯一地定义了由特定应用服务器处理的信令业务）选择路由将消息发送给指定 的应用服务器中的M3UA。应用服务器中的M3UA将接收到的用户消息用MTP- TRANSFER indication原语发送给相应的用户进程。
应用服务器中的M3UA从应用进程接收到用户发送到No.7信令网中的信令点用 户消息后，由本地的M3UA将其发送给信令网关中的M3UA，由M3UA用MTP- TRANSFER indication 原语送给 SGP 的 NIF，由 NIF 用 MTP-TRANSFER request 原 语发送到MTP3高层接口，并选路到No. 7信令的SEP/STP。
对于MTP3管理消息，它要求ASP的MTP3用户协议也应当像No. 7信令SEP竹 点一样，能接收到No. 7信令点川用性、No. 7信令网络拥塞和用户部分可用性的指示。 为了完成这个功能，信令网关不能将从No. 7信令网收到的No. 7信令系统MTP3的管 理消息（例如来自No. 7信令网的TFP或TFA)封装为Data消息的净荷从SGP发送到 ASP，SG必须终结这些消息而产生适当的M3UA消息。当SGP发现AS的状态发生改 变时，如果该事件引起SPMC的状态改变，互通功能就向No. 7信令网发送必要的MTP3 信令网管理消息。
(2) SGP 有 SCCP 功能
信令网关和应用服务器中包含SCCP功能的结构图如图二所示。

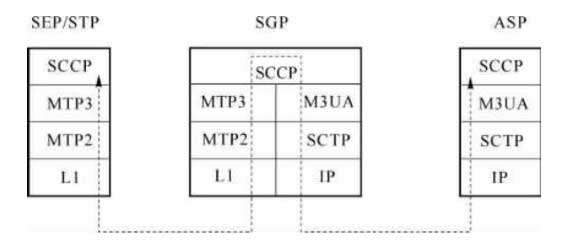

图二 信令传递SGP有SCCP功能
在这个结构中，SGP包含SCCP协议层的功能。SCCP对消息中的SCCP被叫用户地址 进行SCCP全局码翻译GTT。如果SCCP消息的GTT的结果是产生了一个IP域中的SCCP 对等层的 No. 7 信令 DPC 或 DPC/SSN 地址， 生成的 MTP-TRANSFER request 原语将发 送到本地M3UA的网络地址翻译和映射功能，并选路到最终的IP目的地。同样，SGP中的SCCP也可以为从IP域中的SCCP对等层收到的指示为本地SCCP 地址的消息进行GT译码。这种情况下，MTP-TRANSFER消息从本地M3UA的网络 地址翻译和映射功能发送到SCCP进行GT译码，如果GT译码的结果是产生了一个 No. 7信令网中的一个对等SCCP层的地址，则MTP-TRANSFER request原语将交给 MTP3高层，用来传递到No. 7信令网中的节点。
当然也存在这种可能，对从IP域收到的SCCP消息在进行GT翻译后，翻译的结果 仍旧是IP域中的对等SCCP地址，这样MTP-TRANSFER原语将消息发送回M3UA， 从而传送到IP网的目的地。
在这种结构屮，M3UA提供的接口和业务与上个结构中的M3UA是相同的， 在SCCP实体中的功能对于M3UA是透明的，SCCP协议功能在M3UA中不重复 产生。
(1) M3UA在IPSP IPSP间的应用
M3UA在IPSP IPSP间的应用结构如图三所示。

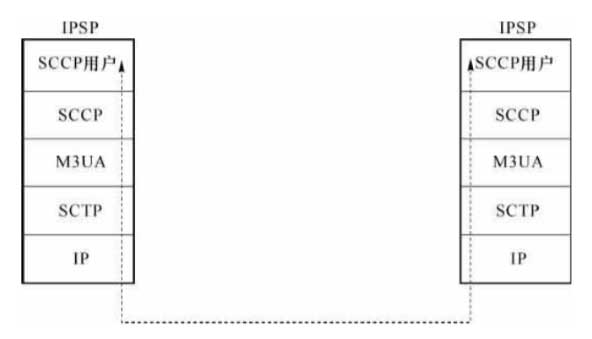

图三 M3UA在IPSP IPSP间的应用结构
在图三的网络传递中没有使用信令网关，MTP用户消息直接在两个具有MTP 用户-用户协议实例的IPSP间交换。例如RANAP或TCAP。不需要与No. 7信令网互 通。因此，不考虑MTP用户和SCCP协议的MTP3网络管理状态信息。任何从M3UA 到 MTP 用户的 MTP 暂停（MTP-PAUSE >、MTP 恢复（MTP-RESUME)、MTP 状态 (MTP-STATUS) indication原语应该考虑SCTP偶联，低层IP网和从远端收到的拥塞 信息的状态。
