资源预留协议之主要RSVP消息的功能及参数

RSVP共定义7个消息，RSVP消息的类型编码、消息名及其作用如表9-3-1所示。每个RSVP消息都必须包含的必备参数是“会话’’（session)对象，它指示该消息是为哪个数据流进行资源预留的。会话对象由3个数据单元组成：数据流的目的地地址、协议标识和端口号。下面简要介绍几条常用消息的功能。

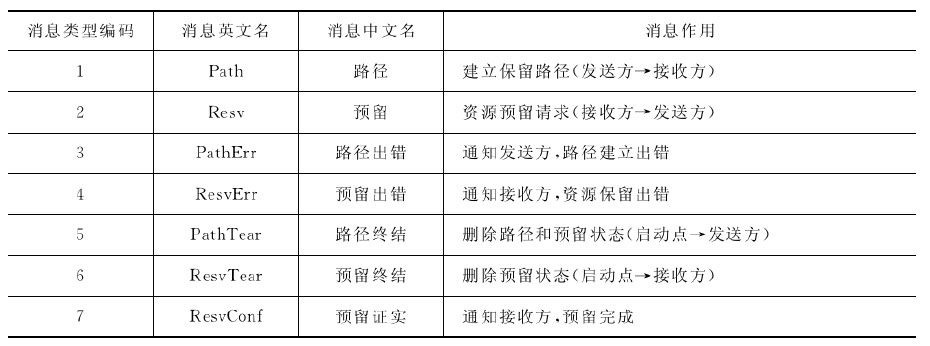

表 RSVP消息类型编码

1. 路径消息Path
路径消息Path是由发送方（数据源）发送给接收方的消息，用于启动资源预留。消息中包含数据流标识（即目的地地址）以及数据流业务特征，该消息沿着所选路由逐跳传送，通知沿途各路由器准备预留资源。
Path消息包含以下参数信息：
•前一跳地址（Phop):转发该Path消息的前一个具有RSVP能力的节点的IP地址。该地址随着Path消息的前传，由每个支持RSVP的路由器予以更新。
•发送方标识（SenderTemplate):发送方的IP地址，还可包含其端口号。
•发送方业务流特性（SenderTSpec):即数据流的话务特性描述，包括峰值速率、最大数据报长度、漏桶参数等。
•通告信息（AdSpec):任选参数，在消息前传过程中由每个支持RSVP的路由器更新，用以向接收方通告路径端到端传送的固有特性，供接收方计算预留资源使用。默认通用参数部分包括以下参数：
•最小路径时延：其值为路径中各段链路的传播时延之和。接收方从所要求的端到端时延指标中减去此值就得到端到端排队时延的上限。根据此上限值就可算得需预留的带宽。
•路径带宽：其值为路径中各段链路带宽的最小值。接收方请求的预留带宽值不允许超过此值。
•全部中断比特：该比特指示路径中是否包含不支持RSVP的路由器。发送方发出 Path消息时该比特复位。如果在途中遇到不支持RSVP的路由器，则RSVP将该比特置位。接收方发现该比特置位，就知道AdSpec值不准确，仅具参考意义。
•综合业务（IS)跳计数器：路径中每经过一个支持RSVP/IS功能的路由器，该计数器加1。
•路径最大传输单元(Path MTU):其值为路径中各段链路MTU的最小值。最大传输单元（MTU)的单位为字节。
每个支持RSVP的路由器收到Path消息后，首先检査消息的合法性。如果发现消息有错，则丢弃该消息，且向上游回送PathErr消息，以通告发送方采用适当的措施。如果消息合法，路由器更新其存储的“路径状态”，状态中存储Phop参数的目的是供其后收到下游发来的Resv消息时，作为该消息的下一跳地址，这样确保Resv消息和Path消息走同一路径。
2.资源预留消息Resv
接收方收到路径消息Path后，根据业务特征和所需的QoS计算出所需的资源，回送预留请求消息Resv，消息中包含的主要参数就是请求预留的带宽。RESV沿原路返回，沿途各路由器在收到Resv后执行资源预留操作，为数据流保留必要的资源。
Resv消息包含以下参数信息：
•预留方式指示：用于指示路由器如何处理预留的聚合，预留方式有FF、SE或WF 三种。
•筛选说明（FilterSpec):用以标识对哪个或哪些发送方进行资源预留，其格式和 Path消息中的发送方标识相同。
•数据流说明（FlowSpec):由TSpec和RSpec两项组成。TSpec指示业务流特性，和 Path消息中的发送方业务流特性相同。RSpec称为预留说明，主要内容就是接收方根据所要求的端到端时延指标和Adspec中的参数计算得到的预留带宽R。
•预留证实（ResvConf):为任选参数，其值为接收方的IP地址。如果消息中包含此参数，在单播情况下，就是指示发送方在收到Resv消息后，向接收方回送预留证实消息，表示资源预留成功。在多播情况下，就是指示预留会聚点回送预留证实消息，它只表明从接收方直至该会聚点的资源预留已经成功,似是并不能保证从该会聚点至发送方的资源预留一定成功。
Resv消息沿着Path消息历经的路由逆向回传。每个路由器收到Resv消息后，将执行如下操作：首先，将FlowSpec传给业务量控制模块，以确定节点是否接纳此预留。如果准予接纳，则设定分组分类器配置参数，以便在数据传送时选出由筛选说明指定的数据分组。同时根据预留方式，指示对应的链路保留资源。然后，向上游转发Resv消息。
