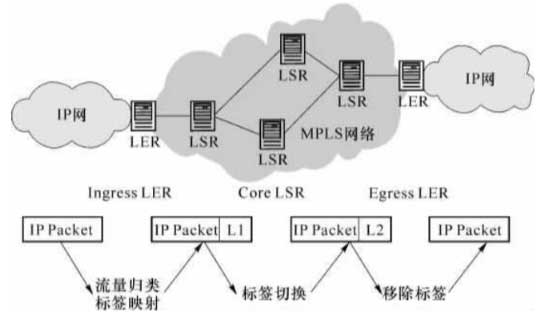

图 MPLS体系结构
当一个IP数据报进入MPLS网络时，它首先在LER处被分配一个标签。报文沿 着LSP进行转发，路径中的每个LSR仅仅根据标签内容来做出转发决定。在每一跳 屮，LSR剥离现有的标签，将一个新的标签应用于该报文，并告诉下一跳如何转发该报文。具体来说，每个进入MPLS网络的数据报被归类为一个转发等价类FEC，该等价 类以一个标签来标识，因此，报文中的标签内容也就表示了该报文所分配的FEC。传 统的路由器在进行包转发时，各个路由器是独立地作出转发决定的，也就是说，每个路 由器都将査看报头的目的地址，而在MPLS中.只是在报文进入MPLS网络的LER时 査看包的目的地址，而核心路由器并不査看包的目的地址，而仅仅根据其标签内容来 作出转发决定。在数据报进入到LSR时，标签交换路由器根据内建标签转发信息库 (TFIB)来完成转发，在TFIB中存储着每个路由的输入标签和输出标签，包括输出端口 及其链路及信息。标签交换路由器根据数据分组的标签检査标签转发信息库，决定向 哪个接口转发该包，并对包的标签桟执行-个操作，将新的标签压入标签桟，然后将数 据报转发到下一个LSR。
在MPLS网络的出口，标签边缘路由器LER剥离标签，按照IP数据报中的地址转 发数据报。
