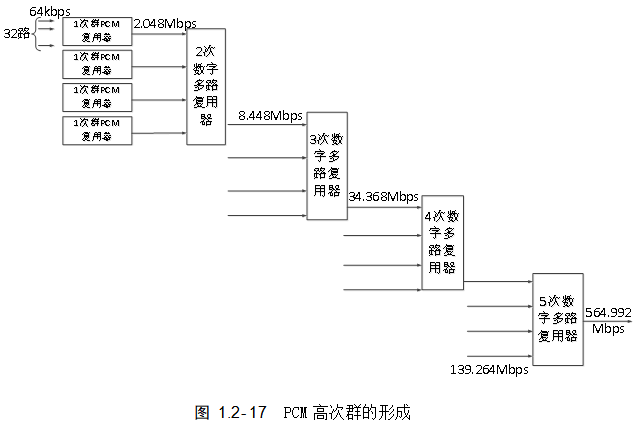

目前PCM通信技术发展很快,应用很广泛,上述PCM一次群的容量和速率已远远不能满足通信要求。为了扩大信号传输的速率和交换容量,提高信道利用率,引入了数字复用高次群的概念。高次群由若干个低次群通过数字复接设备复用而成,如图 1.2.17所示。
由图 1.2-17可知,PCM系统的二次群由4个一次群复用而成,速率为8.448Mb/s,话路数为话路;三次群由4个二次群复用而成,速率为34.386Mb/s,话路数为话路;四次群由4个三次群复用而成,速率为139.264Mb/s,话路数为话路;五次群则由4个四次群复用而成,速率为564.992Mb/s,话路数为话路。
数字复用时,由于要加入同步调整比特,因此高次群的传输码率并不是低次群的四倍,而是要比它的四倍高一些,如二次群复用加入正码速调整比特后,速率应为交换机接续常以一次群信号为单位。如果交换机接收到的是其他群次的信号,则必须通过接口电路将它们多路复接(或分接)成一次群,然后进行交换。
